Описание шлюзов:

      ЦКС-Х обладает следующими видами шлюзов:

Шлюзы X.25, UDP/IP - предназначены для организации каналов ЦКС-ЦКС по сетям ПД X.25 и IP соответственно.
Шлюз TCP/IP - применяется как для организации каналов ЦКС-ЦКС, так и для ЦКС-ОП.
Шлюз Named Pipes - предназначен для создания каналов ЦКС-ОП на локальной сети предприятия.
Шлюз X.400 (SMTP/POP3/SNPP) - обеспечивает прием и передачу телеграмм абонентами электронных почтовых систем (ЭПС).
Шлюз ТФОП - применяется для организации связей с ОП по коммутируемым телефонным линиям.
Шлюзы X.25 и ТФОП являются внешними, все остальные – встроены в управляющую программу.

      Шлюз X.25 выполнен согласно "Требованиям к устройствам, предназначенных для сопряжения систем коммутации сообщений с сетями передачи данных с коммутацией пакетов X.25". Представляет собой компьютер, подключенный к управляющей машине ЦКС-Х по локальной сети. Оборудован двумя портами X.25 для подключения к СПД. Можно организовать до 128 виртуальных каналов. Для каждого канала имеется возможность задать 4 варианта установления соединения: основной и резервный адреса для работы с первого порта, и основной/резервный адреса для работы со второго порта. Для каждого варианта задаются параметры:
            - адрес порта удаленного шлюза;
            - пауза между неуспешными вызовами;
            - количество попыток вызова;
            - кодировка, в которой передаются символы (МТК2/ASCII);
            - ограничение скорости для канала.

Производится полное протоколирование работы шлюза:
ведутся протоколы всех каналов, протоколы работы портов, системный протокол работы шлюза.

      В главном окне шлюза цветом отображаются состояния всех каналов. Имеется возможность блокировки каналов, запрета работы по одному из портов как для каждого канала индивидуально, так и для всего шлюза.

      Шлюзы TCP/IP и Named Pipes предназначены для взаимодействия компонентов системы по локальной сети, а также организации низовых и магистральных каналов. Представляют собой программные модули ядра ЦКС-Х, описанные в конфигурации ЦКС как АСы типов TCP и Лок.Сеть. Предполагается использование шлюза TCP/IP с удаленными оконечными пунктами (ОП) и другими центрами ЦКС-Х.

      Шлюз UDP/IP выполнен согласно "Технологическому алгоритму сопряжения станций коммутации сети АТ/Телекс через сети коммутации данных с протоколом IP" в той части, которая описывает некоммутируемые каналы. Шлюз представляет собой программный модуль, работающий на управляющей машине ЦКС-Х, описанный в конфигурации ЦКС как АС (аппаратура сопряжения) типа UDP. Каждый шлюз позволяет создать до 255 виртуальных каналов для связи с удаленным шлюзом. Для связи с несколькими шлюзами необходимо создать несколько виртуальных АСов. В перспективе шлюз UDP/IP может использоваться для подключения "выноса" ЦКС - телеграфного мультиплексора, установленного удаленно и связанного с ЦКС посредством IP-канала.

      Шлюз X.400 выполнен согласно "Технологическому алгоритму функционирования шлюза между системой обработки сообщений X.400 и системой коммутации сообщений". Представляет собой программный модуль управляющей программы ЦКС-Х. Предназначен для приема и передачи телеграмм абонентам систем электронной почты X.400, e-mail (SMTP/POP3), пейджинговых служб (SNPP). Для того, чтобы передать телеграмму абоненту ЭПС, необходимо в телеграмме указать шестизначный индекс шлюза, а в адресной части телеграммы - адрес электронной почты абонента в специальном формате.

      Для X.400:
      "XЧ00:/C:RU/A:ROSTELEMAIL/P:HBR/O:TTS/S:USER/",
      для e-mail:
      "INET:USER/A/ROST.RU",
      для пейджера:
      "PAGER:310"

      Для передачи сообщений от абонентов ЭПС X.400 и e-mail необходимо прислать письмо на специальные адреса X.400/e-mail, указав в адресе получателя шестизначный телеграфный индекс, а в начале письма - адрес назначения телеграммы.

      Шлюз ТФОП предназначен для обеспечения взаимодействия ЦКС-Х с ОП по телефонным линиям связи. Выполнен в виде отдельного серверного программного модуля ЦКС-Х и клиентского модуля на ОП и позволяет устанавливать соединения по протоколу ЦКС-СКК.
      Для установления соединения используются HAYES-совместимый модем и коммутируемая телефонная линия связи.

      Основные функциональные возможности:
            - полнофункциональное взаимодействие ОП и ЦКС;
            - автоматическую смену нумерации;
            - ведение полного протокола приема/передачи;
            - фоновую печать входящих и исходящих тлг;
            - контроль и обработку аварийных ситуаций;
            - продолжение работы с прерванной точки после сбоя.

      Обладает следующими достоинствами:
            - гарантированная доставка телеграмм;
            - автоматический режим работы;
            - исключение возможности приема телеграмм с несанкционированных рабочих мест;
            - динамический визуальный контроль состояния;
            - нетребовательность к оборудованию (компьютер класса х386, любой HAYES-овместимый модем);
            - фоновый режим работы.

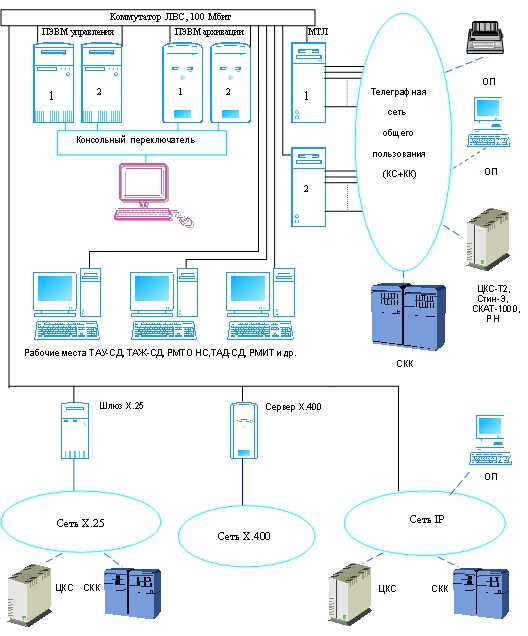

                        Связь ЦКС-Х с сетями передачи данных
